스가츠네 IF-360 인셋 플리퍼 도어 시스템

- 모델명 : 스가츠네 IF-360 인셋 플리퍼 도어 시스템

- 도어 폭 : 1200mm 까지

- 도어 두께 : IF-360 : 15~20 mm / IF-H360 : 18~30 mm

- 구성품 : 브래킷 2개, 베어링 롤러 2개, 인서트 암 나사 2개, F형 슬라이더 2개, 가드 플레이트 4개, 슬라이드 힌지 본체 2개('부품 세트' 이미지 참조), 마운팅 플레이트 2개, 소프트 스테이 2개('부품 세트' 이미지 참조)

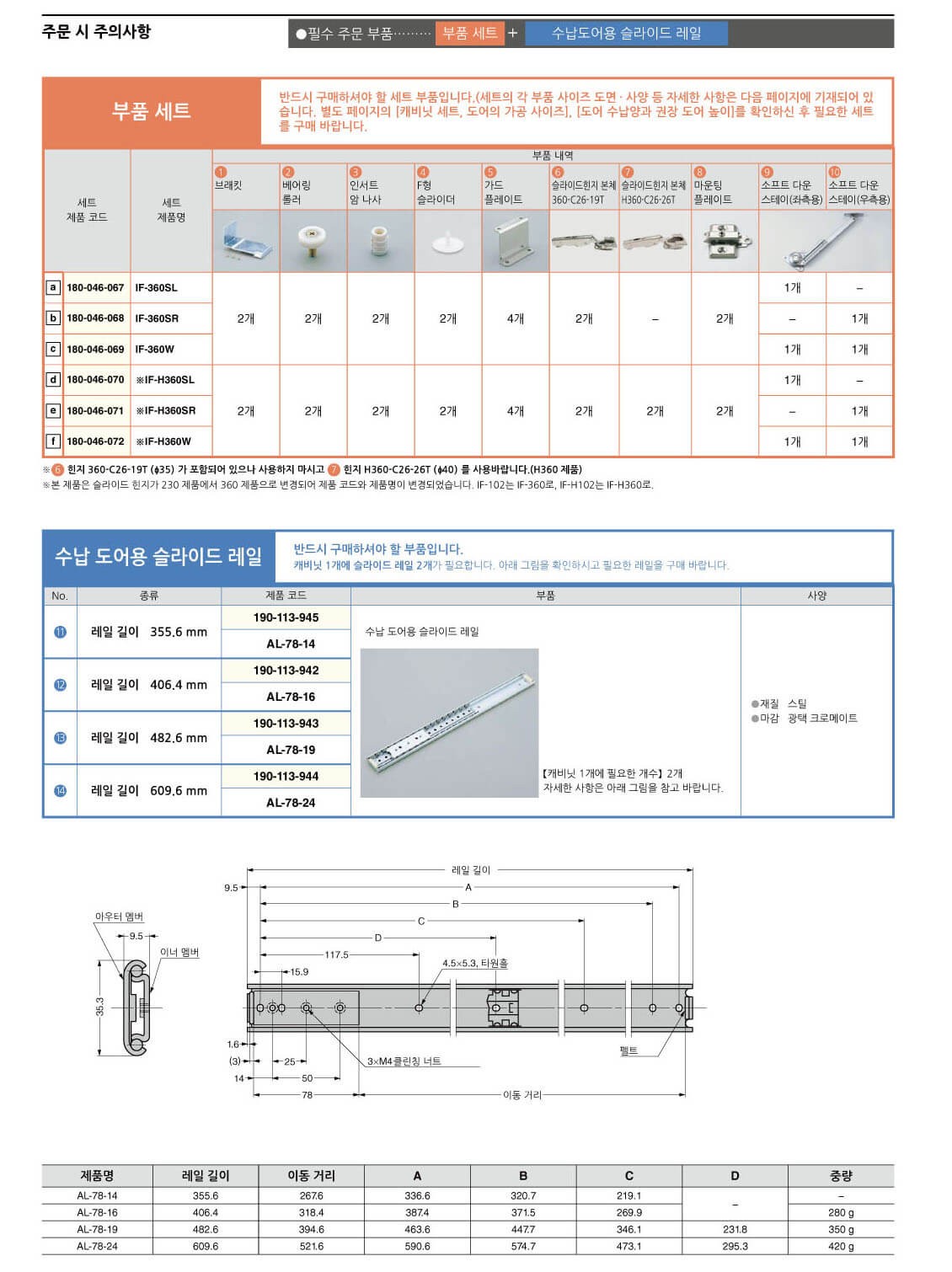

- 반드시 수납 도어용 슬라이드 레일을 구매하셔야 합니다. (캐비닛 1개에 슬라이드 레일 2개(1조) 필요)

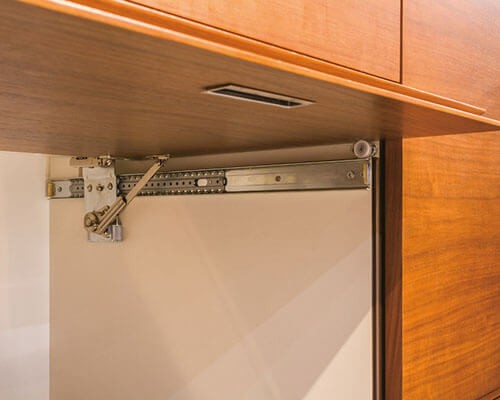

- 아래에서 위로 열리는 플랩 도어입니다.

- 내장 댐퍼가 포함된 소프트 클로즈 기능으로 부드럽게 닫히며, 쾅 닫히지 않습니다.

- 플랩 도어는 캐비닛 내부를 접을 수 있어 다른 캐비닛을 상단에 설치할 수 있습니다.

- 비공식 테스트에서 개폐 사이클 30,000회를 성공적으로 통과했습니다.

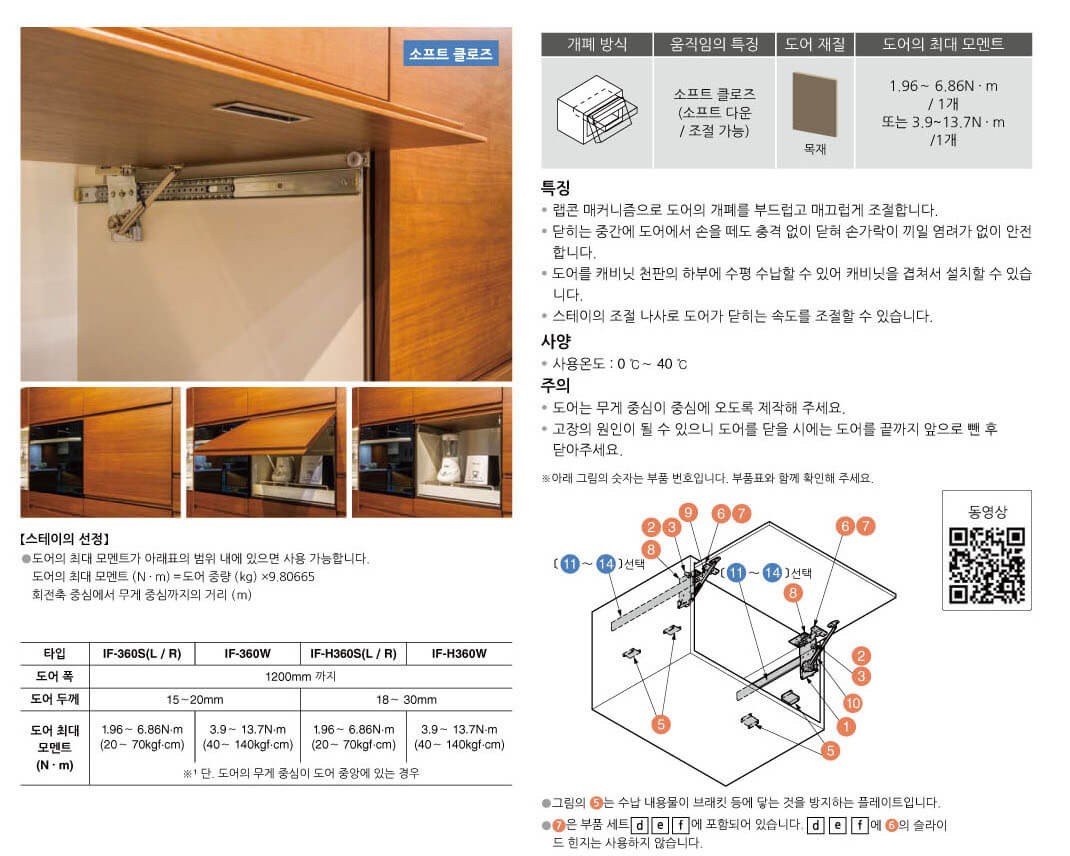

1. 적용 도어 & 토크 계산 방법 & 상품 규격

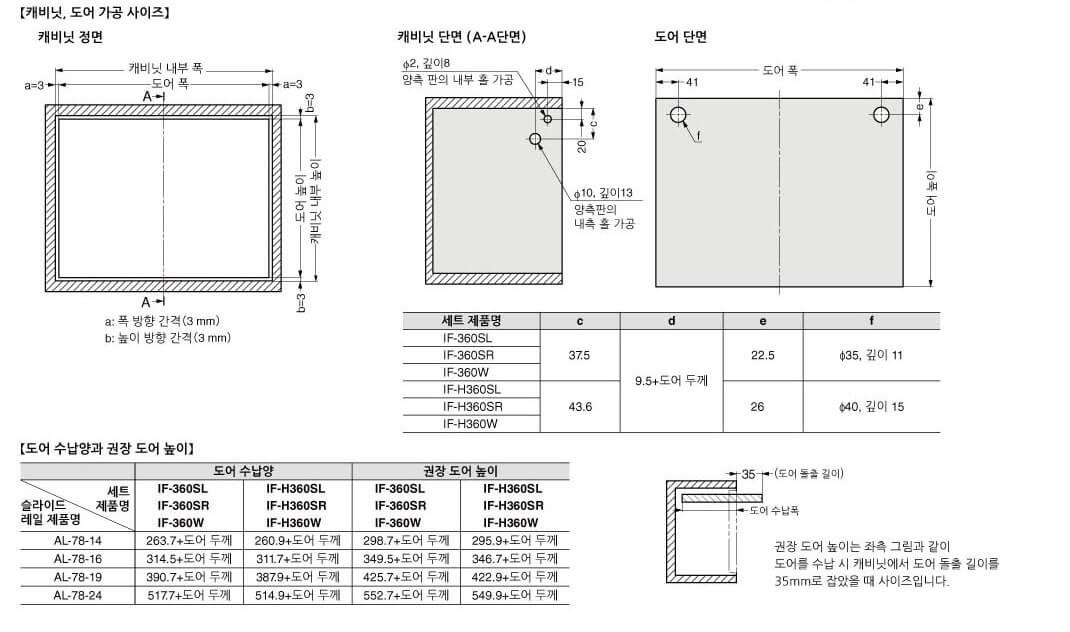

2. 설치 규격

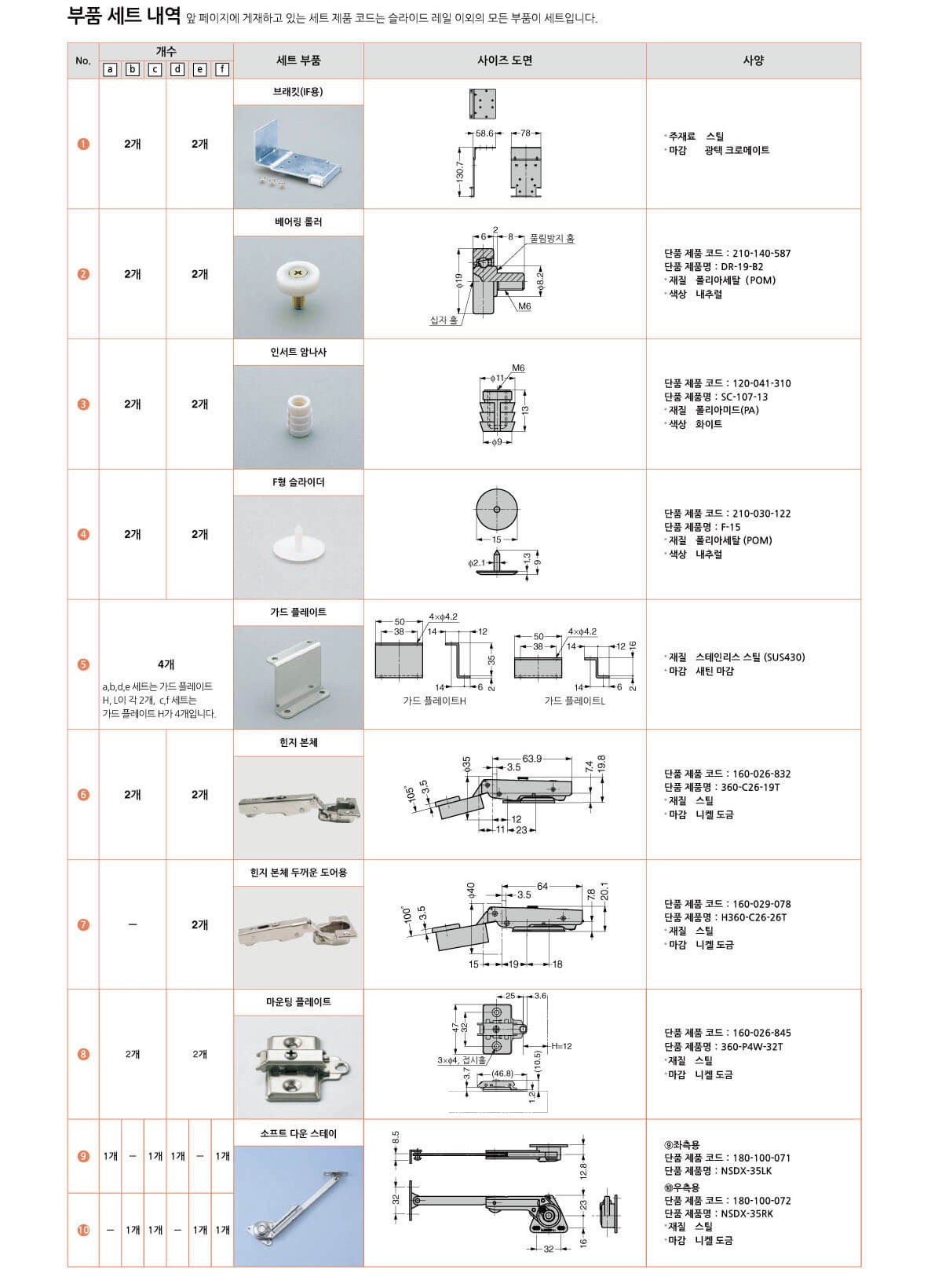

3. 구성품 규격

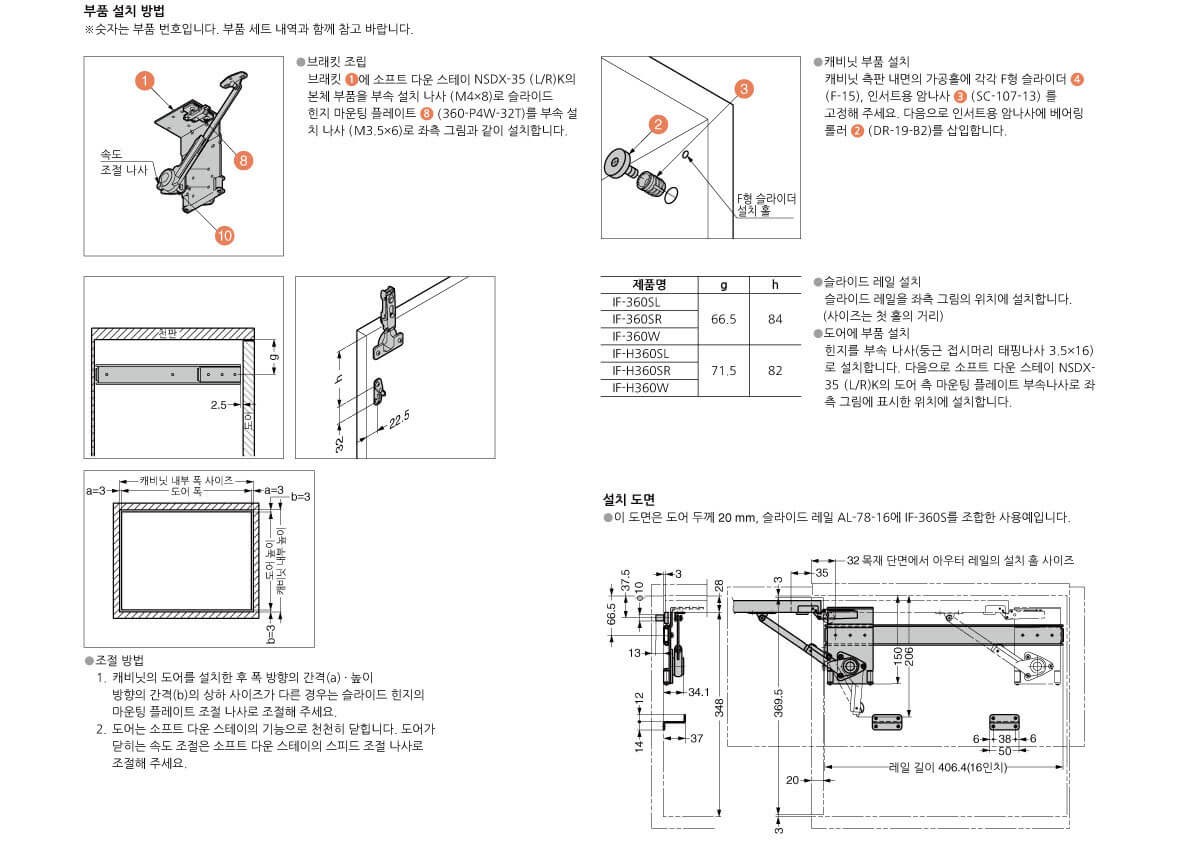

4. 설치 방법

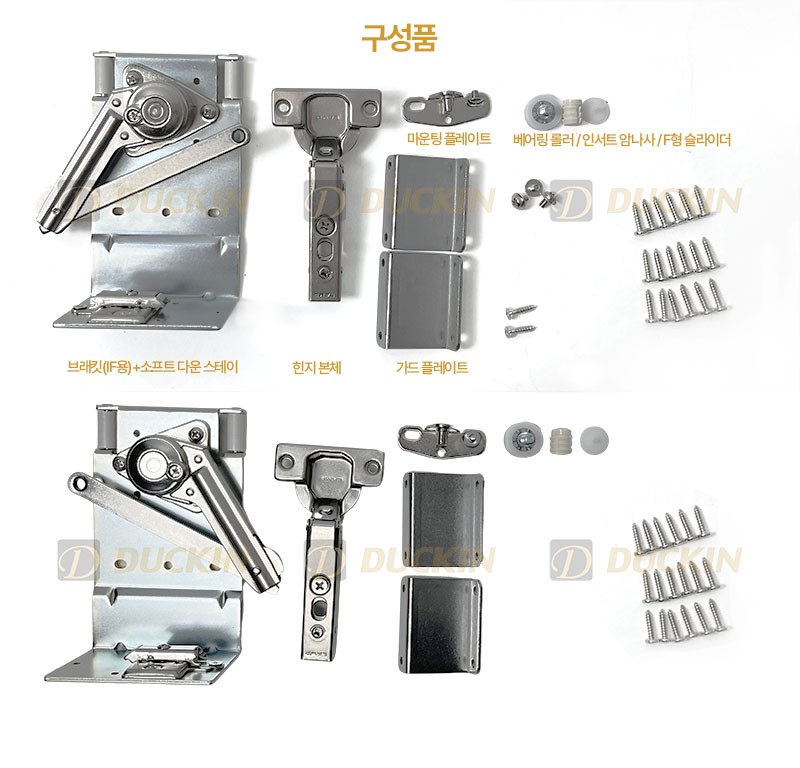

5. 구성품
